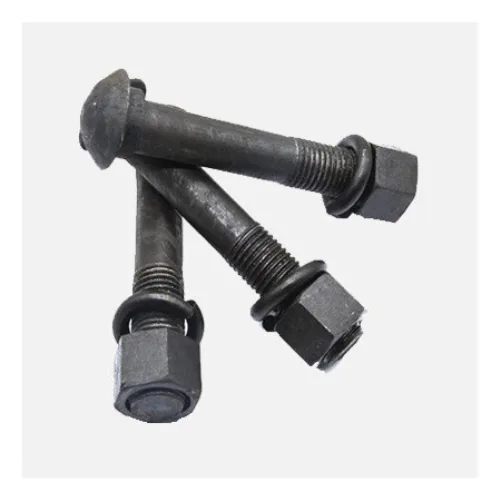

Болт стыковой М24х150 в сборе с гайкой и шайбой стыковой М24

Компания «Ferrum» реализует болты стыковые М24х150. Данные элементы крепления используются для стыковки рельс широкой колеи. Стыковой болт М24х150 поставляется в комплекте с гайкой М24 и путевой шайбой М24. Данный крепежный узел обеспечивает стыковое скрепление рельсов Р-50 между собой. При изготовлении крепежного узла используются стальные заготовки марки СТ 20, СТ20КП и других. Не рекомендуется использование данного узла в условиях крайнего Севера и приближенных к нему климатических условиях.

Изделия крепежного узла имеют 2 класса прочности. Каждый из которых имеет свои параметры. В частности, марка стали, используемая для болтов класса 8.8 — 35, а для болтов 10.9 используется 40Х. Согласно ГОСТ каждая партия продукции проходит тщательный контроль и испытания на прочность. Кроме того, вся продукция должна иметь класс точности С. Компания «Ferrum» имеет свои внутренние требования для элементов крепежного узла. Готовая продукция не должна иметь трещин, расслоений или других дефектов.

Головка изделия круглая, с овальным подголовником, который не допускает проворачиваемость гаек при завинчивании или отвинчивании. Стержень болта гладкий. Допустимый размер не может быть больше среднего диаметра резьбы. С другой стороны выполняется резьба по ГОСТ. Поле допуска резьбы должно быть рано 8g. Головка готовой продукции в обязательном порядке маркируется. Кроме того, продукция с повышенным классом точности должна иметь маркировку в виде буквы «П».

Параметры болта стыкового:

Диаметр резьбы — М22,24,27

Шаг резьбы — 2,5 — 3

Диаметр головки — 37-46 мм.

Длина изделия — 135-180 мм.

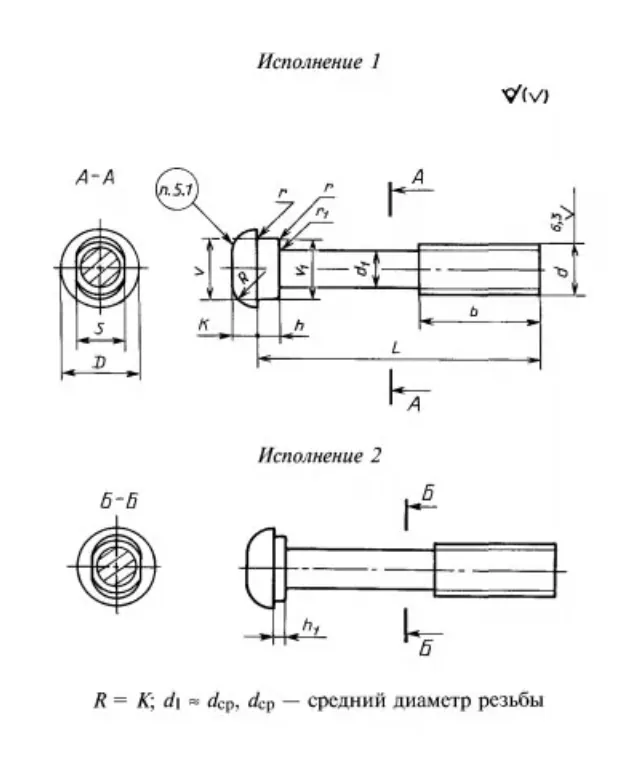

Чертеж:
